dimanche 23 juin 2013

Hissez haut

Aujourd'hui c'est le Jour J pour l'essai de la grue médievale !!!
Instant magique après tant de travail, accompagné de son lot d'interrogation : va t-elle tourner, va t-elle être équilibrée !

J'ai positionné la grue en contre haut du mur d'enceinte qui s'écroule.

Nous avons donc attaqué avec mon père le démantèlement du mur.

Le mur est démonté petit à petit

Nous trions les pierres sur le côté

L'axe central est hissé à l'aide du palan

L'axe est glissé petit à petit dans le socle

Assemblage des bras de la grue

Mise en place d'une des flèches

La grue médievle vue de la route
Nous allons nous servir de la grue pour lever les plus grosses pierres qui doivent faire entre 100 et 200 kg.


Premiers essais de rotation

Première pierre hissée avec le palan temporaire

La pierre monte et la grue tourne à merveille

Un véritable engin de château fort

Vue d'ensemble

Les premiers essais dépassent toutes mes espérances. La rotation se fait avec une main sans forcer particulièrement. La grue semble très robuste. Il faut juste gérer les contre poids pour équilibrer le centre de gravité et diminuer le frottement de l'axe.

Cependant la grue est encore incomplète, il reste à assembler la deuxième grande roue, à insérer l'axe de 200 mm puis à mettre en place la deuxième flèche.

To be continued ....

lundi 17 juin 2013

Toujours la grue médievale

Bonjour à tous.

Après une petite rando matinale dans le Sancy (14 bornes, 700m dénivelé positifs et autant en négatifs pliée en 4 heures comprenant la pause observation jeunes chamois) je me suis remis, pour me détendre, à l'assemblage de la grue.

Voici le corps proprement dit de l'engin mis sur ligne, c'est à dire empilée en position cible ce qui permet de relever toutes les coupes et les cotes nécessaires à l'assemblage.

J'ai sertie la pièce de bois tournée (30cm diamètre) d'une feuille de zinc enroulée 4 fois.

Notez la mortaise de 30x10x30.

Enfourchement à 45° qui va recevoir les deux flèches de la grue


C'est cool, ça avance et ça prend forme. Je devrais pouvoir dresser la grue pour la première fois ce week end.

Très bientôt les photos :)

dimanche 9 juin 2013

Avancement de la grue médievale : des étriers en fer forgé et la première roue


Malgré un temps désastreux ces temps ci la grue avance plutôt bien.

Afin de renforcer certaines pièce de bois cruciales pour les assemblage je renforce ces dernières par des étriers en fer forgé.

Pour cela il faut une forge, une enclume et des barres de fer. Encore une fois Internet est une mine d'information inépuisable.

Je bricole une forge avec les matériaux  à disposition dans les granges, j’achète un sèche cheveux à 9€ et quelque barres de fer à un prix dérisoire. J'ai une petite enclume dans la cour. Un sac de charbon et c'est parti.

Objectif : atteindre les 800°c

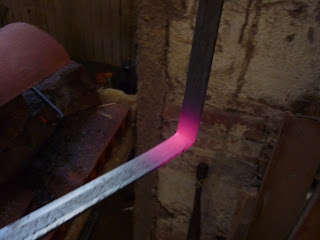

Montée en température de la barre de fer

Le sèche cheveux attise le foyer par dessous.

La forge tourne à plein régime

Attention c'est chaud

Quelques coups de massette plus tard voici le résultat monté sur la grue :
Les parties de l'étrier qui se chevauchent sont clouées avec une pointe de 140mm

Vue générale de la grue médievale
La petite clôture en bois c'est pour que les tortues ne viennent pas jouer avec la grue ;)

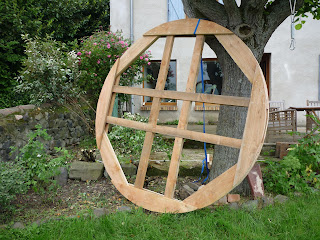

Après ce petit intermède métallerie je repars du côté des copeaux de bois et réalise avec mon père la première des deux roues d'entrainement qui mesure .... 2,4 m de diamètre :)


Pratique le tilleul pour caler ce genre d'engin
Il faudra encore une deuxième roue identique pour équilibrer la grue.

A suivre ...
